新伺服压装系统简介

来源：e乐采时间：2021-04-28 16:49浏览次数：- | 加入收藏

e乐采新伺服压装系统是（简称：伺服压机，伺服压力机，伺服压装机，伺服压入机、伺服压床）是集装配与测量于一体的数控压装单元，是实现“数字化装配”的核心部件。模块化伺服控制系统，实现力、位移、时间数据实时采集和分析，对装配过程中的力与位移、力与时间进行有效监测；具有压力控制、位移控制、速度控制，适用于对压装工艺有严格要求的所有场合，如压装、成形、铆接、冲压以及弹性测试等高节拍、高精度的装配应用。

1、压力控制精度：＜1%FS。

e乐采e77-E乐彩在线登录-乐彩e777线路检测-e77乐彩线路登陆 2、位置控制精度（mm）:0.01mm。

3、寿命 (Time）:1200万次。

4、防护等級：IP54。

5、总线方式： OPC，Ethernet/IP，Profinet，EtherCAT。

e乐采e77-E乐彩在线登录-乐彩e777线路检测-e77乐彩线路登陆 6、使用环境： 0~50℃；10~90%RH。

7、语言：CN/EN。

8、输出格式：CSV/Exc。

数字化压装特点：

e乐采e77-E乐彩在线登录-乐彩e777线路检测-e77乐彩线路登陆 1、模块化设计。

e乐采e77-E乐彩在线登录-乐彩e777线路检测-e77乐彩线路登陆 2、便于集成。

3、简练控制。

4、接口灵活。

e乐采e77-E乐彩在线登录-乐彩e777线路检测-e77乐彩线路登陆 5、配置丰富。

6、具备IOT布局。

伺服电机通过传动机构与缸体内的滚珠丝杠连接，推动抗扭压杆直线运动完成压装过。内置应变式压力传感器实时采集压力大小，进行数据记录和压装过程反馈。缸体的紧凑型设计，减少了缸体的安装高度。缸体内有坚固的抗扭压杆，可以直接将工装装在压头上。

e乐采e77-E乐彩在线登录-乐彩e777线路检测-e77乐彩线路登陆工业软件可实现压装工艺流程编制，压力位移曲线、压力时间曲线实时显示，一个工件多个压装步骤、多条压装曲线同时显示。支持判断窗口、包络线、测量等评估功能、输出OK/NG结果，用户等级化管理可以设置不同权限。压装历史记录、操作日志、报警日志查询。界面友好、操作简单。

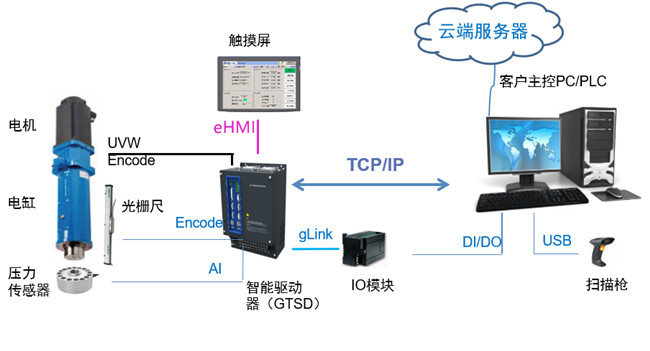

e乐采伺服压装系统e乐采e77-E乐彩在线登录-乐彩e777线路检测-e77乐彩线路登陆采用模块化设计，本系统由伺服电缸、工业软件、控制箱、监控仪和线缆模块五部分组成。

控制箱实现伺服电缸的运行控制和压力数据采集。工业软件内置标准数据库，完成力 - 位移的曲线实时显示、窗口判断和包络线检测。测量数据和装配结果可以与PLC、服务器交互，满足过程数据的追溯要求。伺服压装系统可以非常灵活的集成在各种控制系统内，一台监控仪可以监控多套伺服电缸同时工作。
